Комплект екологічно-чистого туалету для пасажирських вагонів
Комплект екологічно-чистого туалету (ЕЧТ) створений на заміну звичайним туалетам для підвищення якості і комфорту використання туалетів в поїздах.
Комплект призначений для задоволення фізіологічних і гігієнічних потреб персоналу і пасажирів в складі пасажирських, службово-технічних вагонів, вагонів дизель- та електропоїздів, локомотивів та інших видів рейкового рухомого складу, а також для екологічного захисту навколишнього середовища - гігієнічного зберігання відходів життєдіяльності до їх видалення.
Працює в наступних умовах:
- Температура: від -40 С до 60 С. При 2 С автоматичне скидання води з системи.
- Вологість: не більше ніж 75%.

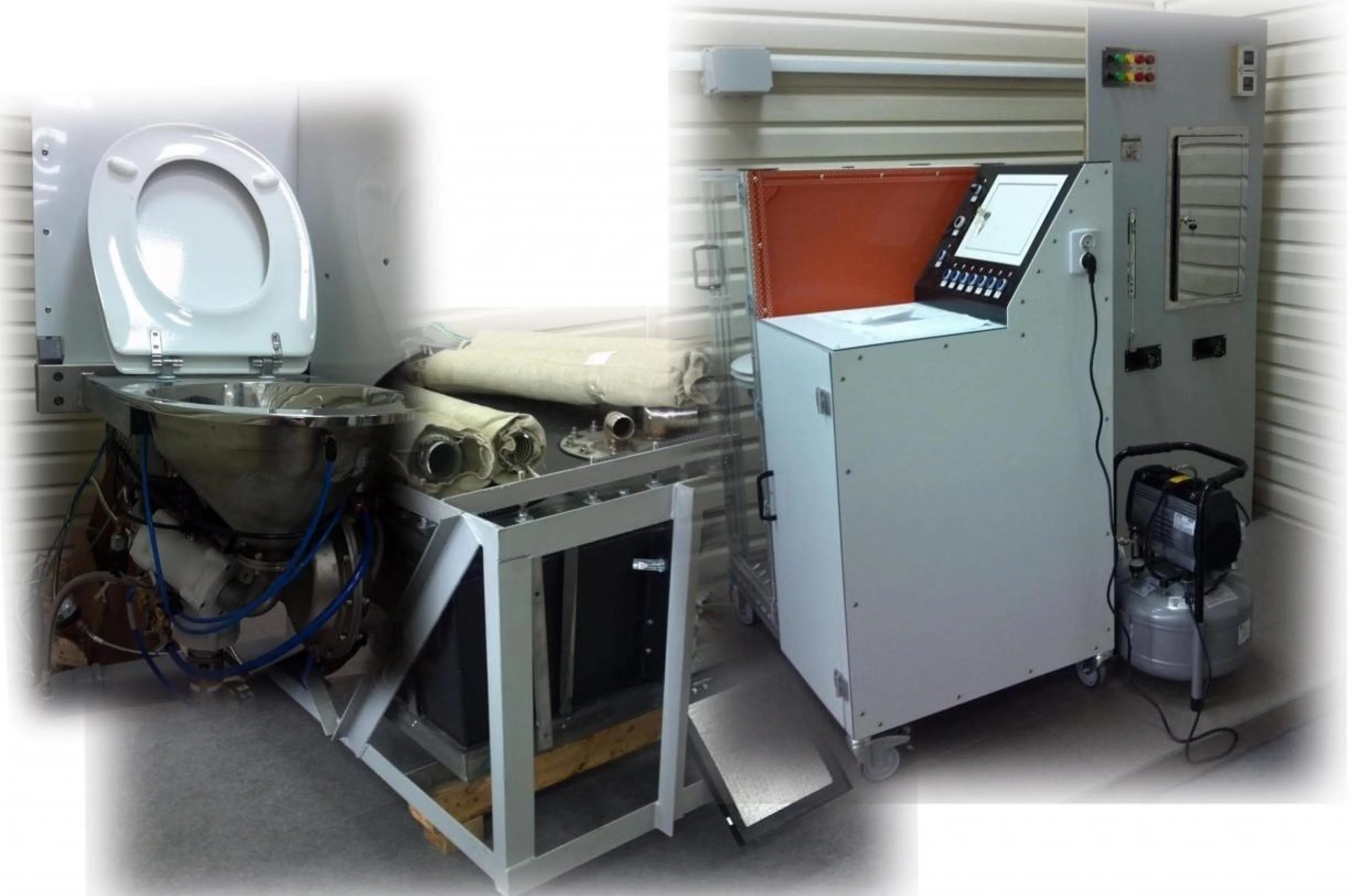

- Комплект екологічно чистого туалету складається з таких основних елементів:

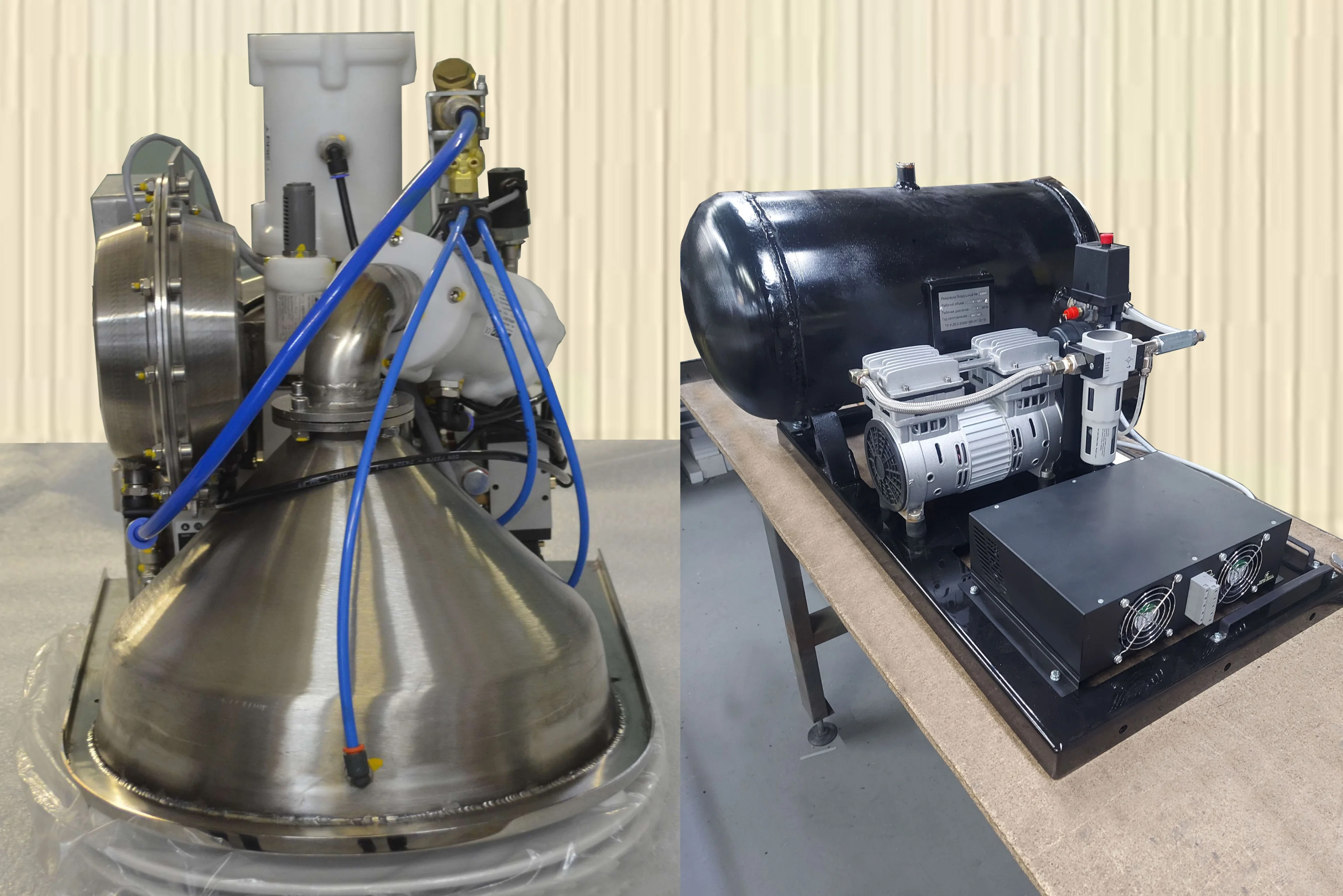

- блок унітазний – 2 шт.

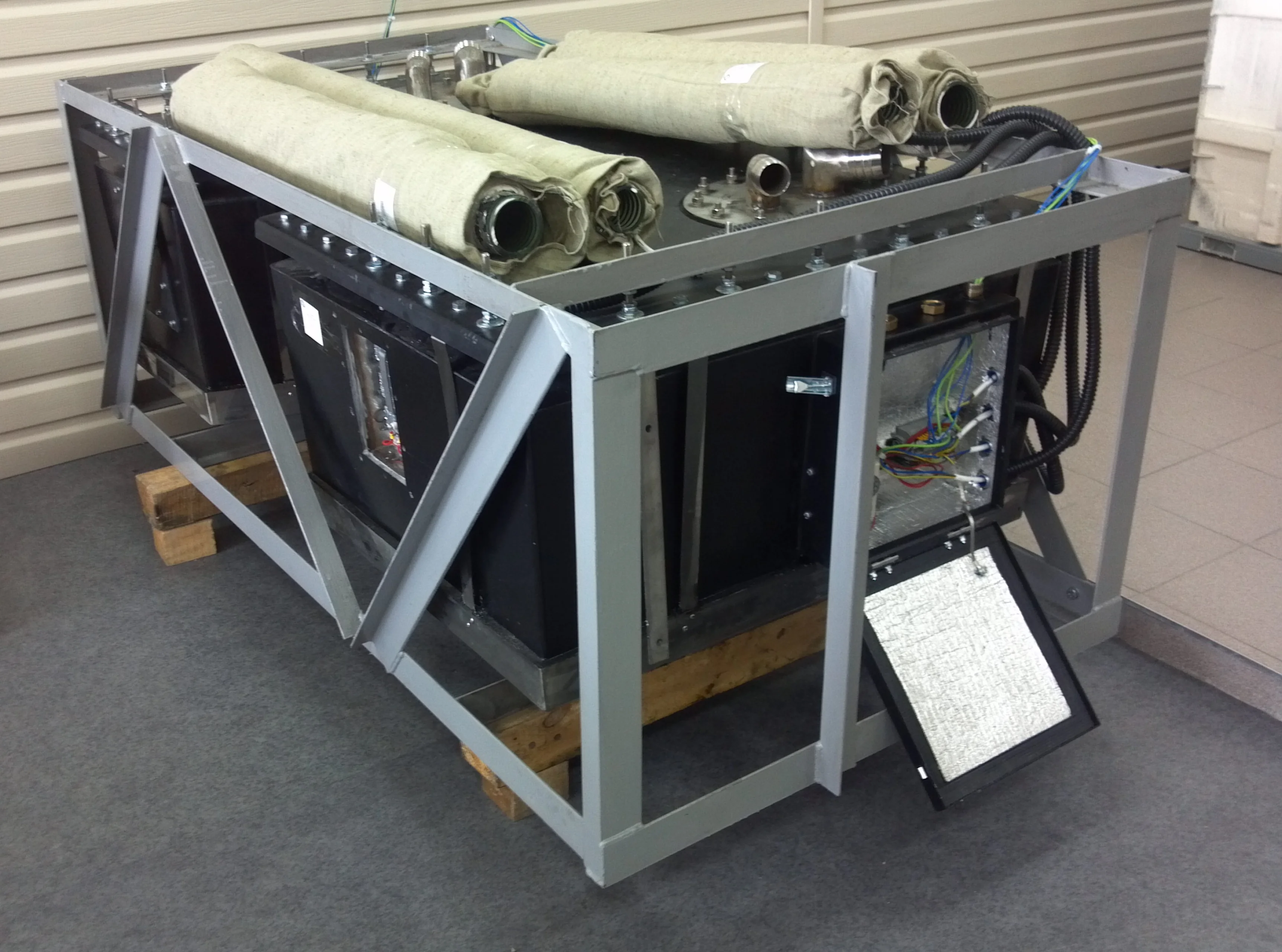

- комплект бака зливного робочої сторони – 1 компл.
- комплект бака зливного неробочої сторони – 1 компл.
- блок подачі стисненого повітря – 1 шт.
- блок подачі електроживлення – 2 шт.
- комплект пристроїв індикації – 1 компл.
- комплект кронштейнів, матеріалів та стандартних виробів для монтажу – 1 компл.
Технічні характеристики комплекту ЕЧТ:
Потужність унітазного блока, Вт, не більше:
- в режимі очікування — 2,0
- в режимі змиву — 20,0
Потужність системи обігріву баків, кВт, не більше:
- у літній період (температура понад 3⁰С) — 0,0
- у зимовий період — 1,0
Потужність системи обігріву зливної системи, кВт, не більше:
- у літній період (температура понад 3⁰С) — 0,0
- у зимовий період — 1,0
Потужність блока подачі стисненого повітря, кВт, не більше 0,5
- бортова мережа вагона постійного струму 24 В — 19-30
- бортова мережа вагона постійного струму 110 В — 77...144
Витрата води при змиві (один повний цикл), л/цикл ~ 0,5
Витрата стисненого повітря за один повний цикл змиву (при тиску в системі – 5 кгс/см2), л/цикл ~ 20
Розрідження в унітазному блоці при змиві, кгс/см2, не менше — 0,6
Робочий тиск в унітазному блоці при змиві, кгс/см2, не менше — 0,7
Робочий діапазон тиску стисненого повітря на вході в унітазний блок, кгс/см — 24,3...8,0
Робочий діапазон тиску води на вході в унітазний блок, кгс/см — 20,1…1,5
Робочий діапазон температури:
- зливного бака — мінус 45 С…45 С
- обладнання встановленого всередині вагона — 2 ⁰С…45 С
Устаткування туалету забезпечує:
- обслуговування пасажирів протягом трьох діб без спорожнення бака-накопичувача;
- можливість спорожнення бака-накопичувача з обох сторін вагона;
- змив фекальних відходів з унітазу блока туалетного не більше ніж за два натискання на кнопку змиву без розбризкування води;
- управління системою обігріву, регулювання температури всередині бака-накопичувача при температурі навколишнього середовища до мінус 50 °С;
- контроль наявності води в водяній магістралі, контроль і регулювання тиску в пневмосистемі, контроль температури і заповнення бака-накопичувача;
управління роботою електродвигунів:
- 1. Водяного насоса - в автоматичному і ручному режимі;
- 2. Циркуляційного насоса - в автоматичному і ручному режимі;
- 3. Установки компресорної - в автоматичному режимі;
Устаткування туалету забезпечує:
- 1. заповнення бака-накопичувача. Рівні заповнення: 10%, 80%, 95%;
- 2. дозвіл та заборона експлуатації туалету при рівнях заповнення бака '<95%' і '≥95';
- 3. 3. дозвіл та заборона експлуатації туалету при наявності або відсутності води;
- 4. дозвіл та заборона експлуатації туалету при відсутності напруги живлення 220В на електродвигуни установки компресорної;
- 5. дозвіл та заборона експлуатації туалету по тиску в магістралі.
