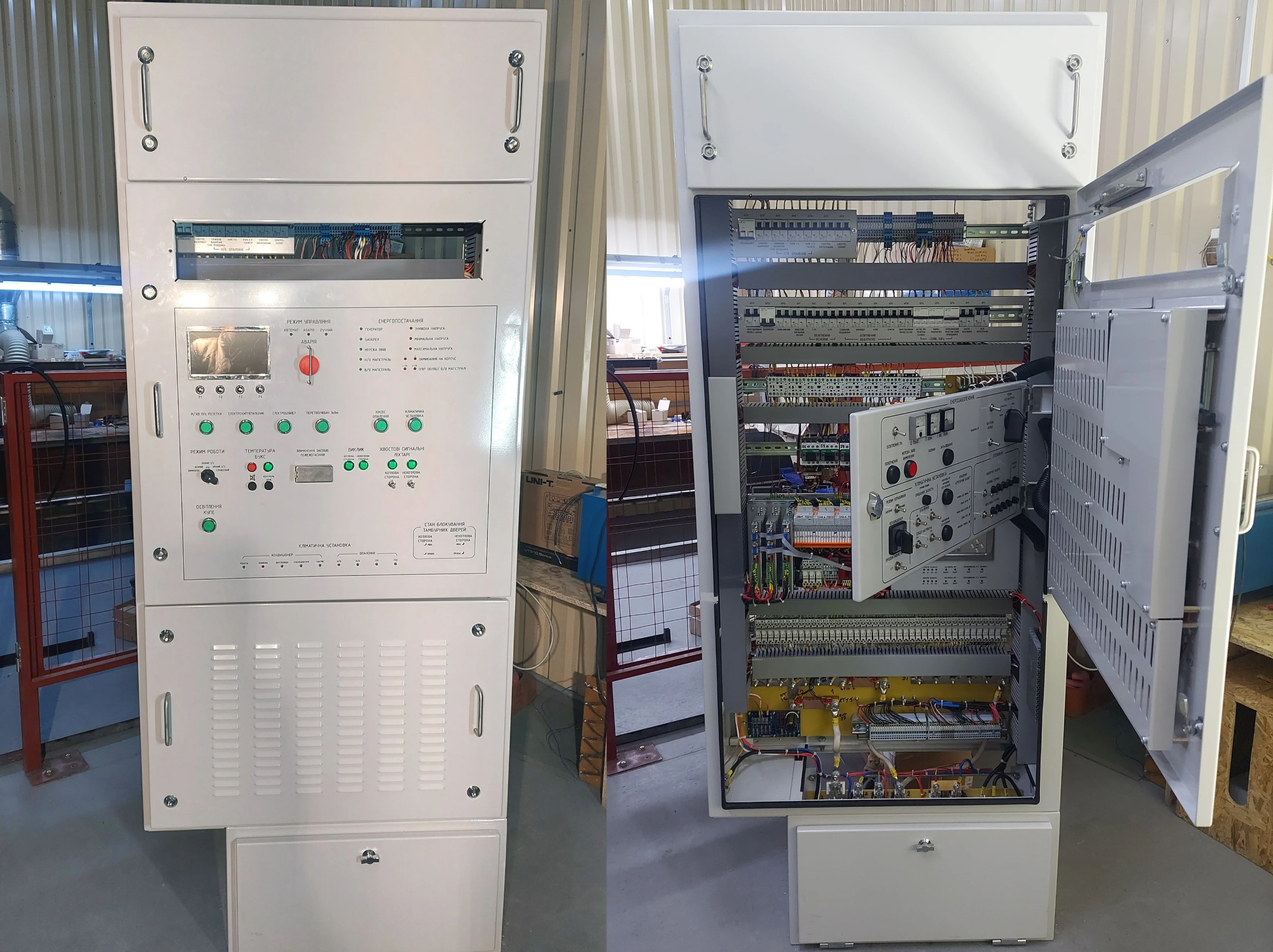

Пульт керування

Номінальна напруга – 110 В.

Пульт забезпечує в автоматичному і ручному режимах керування, контроль і діагностику наступних систем вагона:

• енергопостачання;
• освітлення;
• кліматичної установки – опалення (Н/В і В/В), (моноблочний піддаховий кондиціонер);
• особливих споживачів.

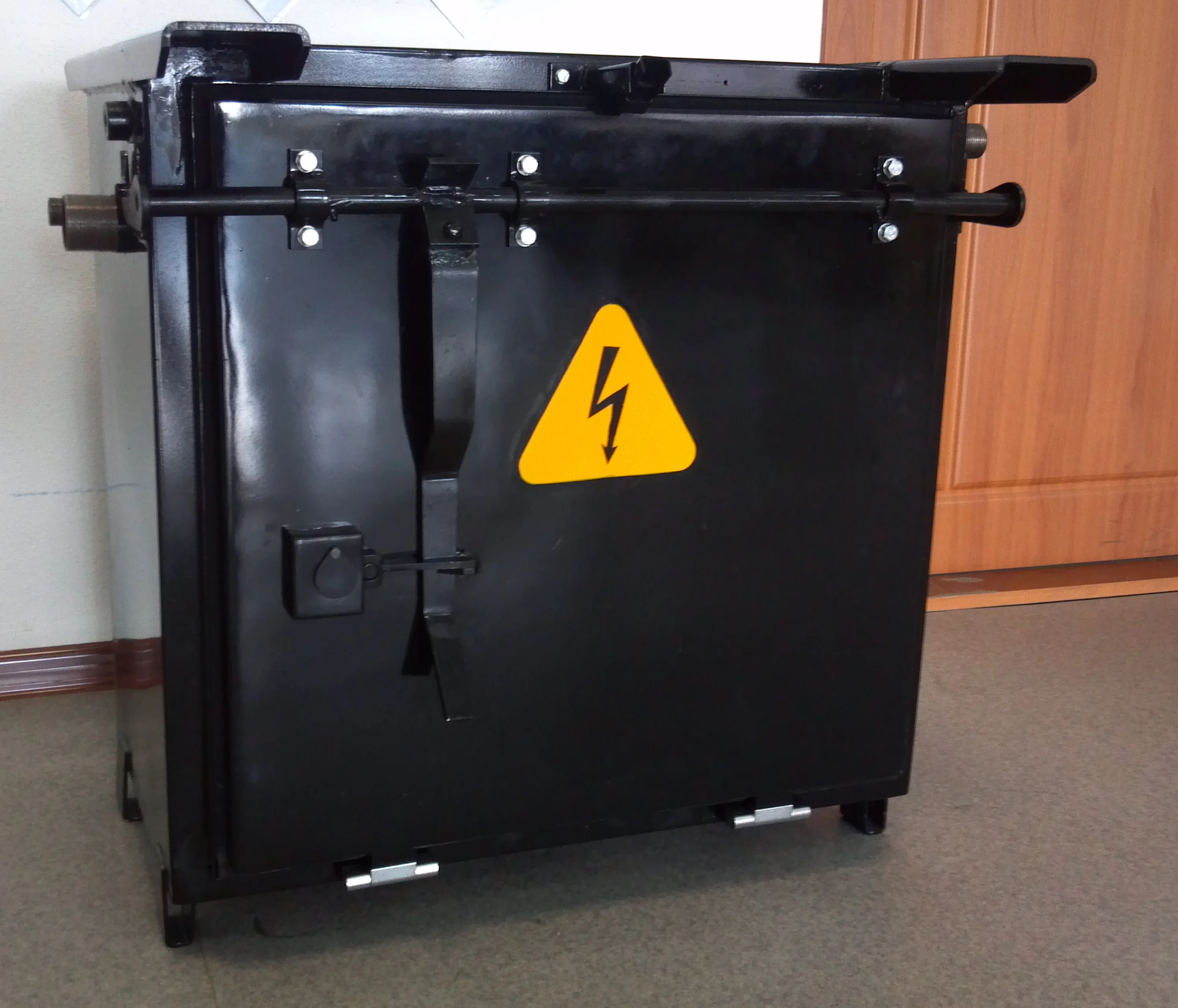

Ящик високовольтний

Номінальна напруга:

• ланцюгів управління, постійна – 110 В
• високовольтних ланцюгів, постійна або змінна – 3000 В

Ящик високовольтний забезпечує:

• прийом і комутацію електроенергії від в/в підвагонної магістралі;
• захист ланцюгів опалення від перевантажень і коротких замикань;

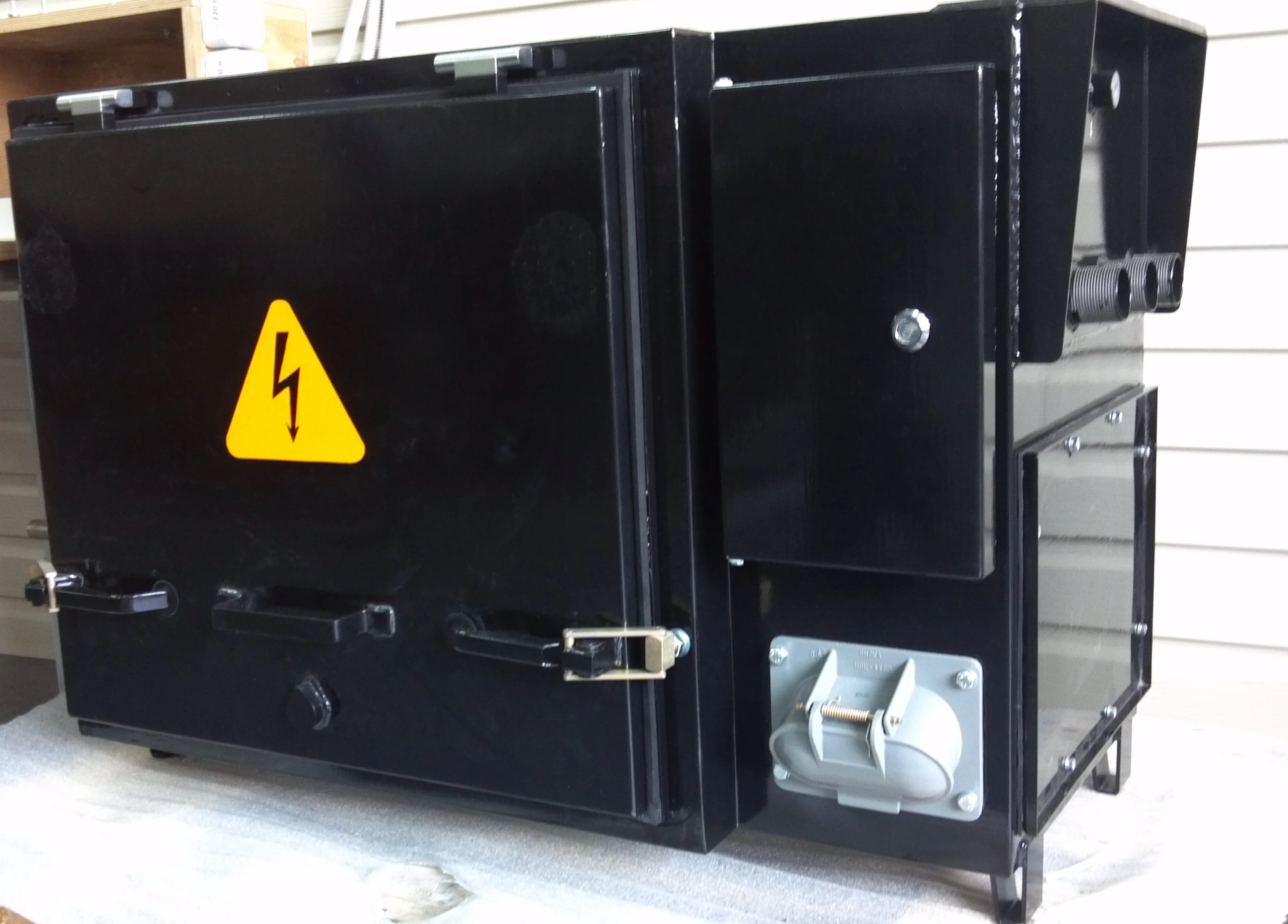

Ящик зовнішнього живлення

Забезпечує живлення енергопостачання вагона від трифазної напруги промислової мережі 380 В 50 Гц в місцях відстою вагонів, а також від підвагонного генератора при русі вагона. При цьому ящик зовнішнього живлення також забезпечує режим заряду акумуляторної батареї з регулюванням струму зарядки. До складу входять випрямляючі мости від генератора і трансформатора та органи управління, контролю та захисту.

• вхідна напруга – ~380 В 50 Гц
• число фаз – 3
• вихідна напруга постійна – 120 В …145 В
• вихідна номінальна потужність – 36 кВт
